在 AI 項目中，大多時候開發者的關注點都集中在如何進行訓練、如何調優模型、如何達到滿意的識別率上面。但對于一個完整項目來說，通常是需求推動項目，同時，項目也最終要落到實際業務中來滿足需求。
對于常用的 AI 訓練和機器學習工具如 TensorFlow，它本身也提供了 AI Serving 工具TensorFlow Serving。利用此工具，可以將訓練好的模型簡單保存為模型文件，然后通過的腳本在 TensorFlow Serving 加載模型，輸入待推理數據，得到推理結果。
但與擁有較固定計算周期和運行時長的 AI 訓練不同，AI 推理的調用會隨著業務的漲落而漲落，經常出現類似白天高、夜間低的現象。且在大規模高并發的節點需求情況下，常規的部署方案，明顯無法滿足此類需求，此時需要使用更專業的 AI 推理模型和擴縮容、負載均衡等技術完成預測推理。
UAI-Inference 采用類似 Serverless 的架構，通過請求調度算法、定制擴縮容策略，自動完成 AI 請求的負載均衡，實行節點動態擴容和回收，可提供數萬的 AI 在線推理服務節點。

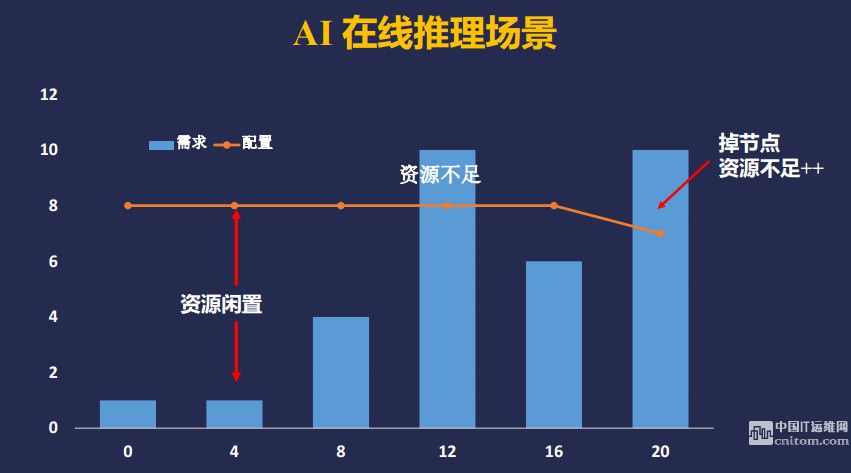

某AI在線推理一天內的請求訪問情況
AI 推理（Inference）的在線執行有兩大關鍵因素：一是通過 GPU/CPU 對數據進行快速決策，二是對訪問請求的實時響應。下圖為某一 AI 在線推理場景 24 小時內的資源使用情況，其中，橫軸為時間、縱軸為用戶資源請求量，橙色線現表示資源配置情況。
凌晨 00:00-8:00 點，用戶基本處于睡眠狀態，此刻的資源請求較少，閑置資源較多；8:00 以后，手機等設備使用量增多，推理訪問請求逐漸上升；直至中午，設備訪問達到高峰，請求量超過設定的資源量，系統紡問出現延遲；之后在線使用量降低，部分資源又將閑置……
可以看到，一天內不同的時間段，訪問量會隨著用戶作息規律而出現相應的起伏，若是將資源配置設置過小，則會導致計算資源不足，系統吞吐量變低，致使訪問延遲。但若投入過多的配置，又會產生大量的閑置資源，增加成本。
面向大規模的AI分布式在線推理設計與實現
UAI-Inference 整體架構

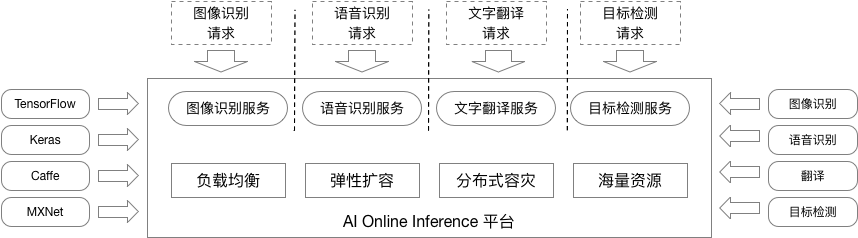

為了應對在線推理對實時擴縮容以及大規模節點的需求，UAI-Inference 在每一臺虛擬機上都部署一個 AI 在線服務計算節點，以類似 Serverless 的架構，通過 SDK 工具包和 AI 在線服務 PaaS 平臺，來加載訓練模型并處理推理（Inference）請求。整體架構如下：
SDK 工具包：主要負責模型加載。包含接口代碼框架、代碼和數據打包模板以及第三方依賴庫描述模板。用戶根據 SDK 工具包內的代碼框架編寫接口代碼，準備好相關代碼和 AI 模型以及第三方庫列表，然后通過打包工具將訓練模型進行打包。
任務打包完畢后，系統自動將業務部署在 AI 在線推理 PaaS 平臺上處理推理請求。這里，平臺每個計算節點都是同構的，節點具有相等的計算能力，以保證系統的負載均衡能力。此外，動態擴縮容、分布式容災等彈性可靠設計也是基于該平臺實現。
在線推理實現原理

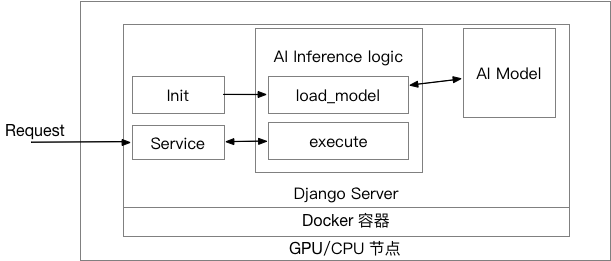

在實現上，系統主要采用 CPU/GPU 計算節點來提供推理任務的基礎算力，通過 Docker 容器技術封裝訓練任務，內置 Django Server 來接受外部 HTTP 請求。下圖展現了處理請求的簡單原理與流程：
在初始化過程中（init），Django Server 會先根據 conf.json 加載 AI Inference 模塊，然后調用該模塊的 load_model 將 AI 模型加載到 Django HTTP 服務器中；在處理推理請求時，Django 服務器會接受外部的 HTTP 請求，然后再調用 execute 函數來執行推理任務并返回結果。
這里，采用容器技術的好處是可以將運行環境完全隔離，不同任務之間不會產生軟件沖突，只要這些 AI 服務在平臺節點上運行滿足延時要求，就可進行 AI 在線推理服務部署。
功能特性
UAI-Inference 適用于常見的大規模 AI 在線服務場景，如圖像識別、自然語言處理等等。整體而言，該系統具有以下功能特點：
面向 AI 開發：通過預制的 NVIDIA GPU 執行環境和容器鏡像，UAI-Inference 提供基于 Docker 的 HTTP 在線服務基礎鏡像，支持 TensorFlow、Keras、Caffe、MXNet 多種 AI 框架，能快速 AI 算法的在線推理服務化。
海量計算資源：擁有十萬核級別計算資源池，可以充分保障計算資源需求。且系統按照實際計算資源消耗收費，無需擔心資源閑置浪費。
彈性伸縮、快速擴容：隨著業務的高峰和低峰，系統自動調整計算資源配比，對計算集群進行橫向擴展和回縮。
服務高可用：計算節點集群化，提供全系統容災保障，無需擔心單點錯誤。
用戶隔離：通過 Docker 容器技術，將多用戶存儲、網絡、計算資源隔離，具有安全可靠的特性。
簡單易用：支持可視化業務管理和監控，操作簡單。
在線推理的可靠性設計
因為推理請求是隨著訪問量的變化而變化的，因此，在線推理的可靠性設計，考慮以下幾點：1）充足資源池，保證在高并發情況下，系統擁有足夠的計算資源使請求訪問正常；2）負載均衡：將請求合理的分配到各節點當中；3）請求調度算法：用于計算資源的實時調度；4）性能監控：查看用戶訪問狀態，為系統擴縮容做參考；5）高可用部署：保證在單節點宕機時，系統能夠正常運行。
負載均衡
UAI-Inference 為每個在線服務提供了自動負載均衡能力，當用戶提交同構、獨立的 AI 在線推理容器鏡像時，平臺會根據請求的負載創建多個計算節點，并使用負載均衡技術將請求轉發到計算集群中。

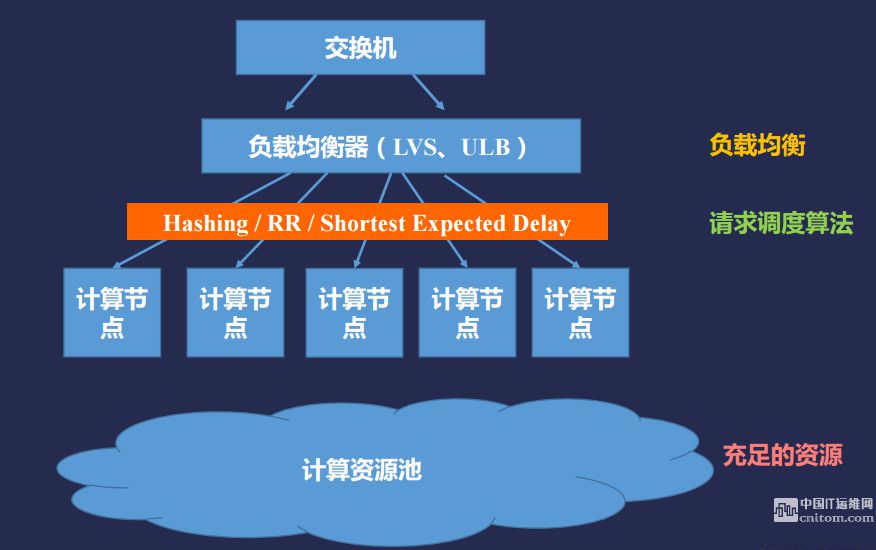

如圖所示，負載均衡主要包括網絡層和轉發層。網絡層中，同一個交換機（IP）可以接多個后端節點，通過請求調度算法將請求分配到各個計算節點當中。調度算法可以采用Hashing、RR(Round Robin)、Shortest Expected Delay等，其中，Hashing 適用于長鏈接請求，Shortest Expected Delay 適用于短鏈接請求。目前，UAI-Inference 采用 RR 的方式在計算節點間調度請求。整個系統最底層是一個統一的資源池，用以保證充足的計算資源。
動態擴縮容

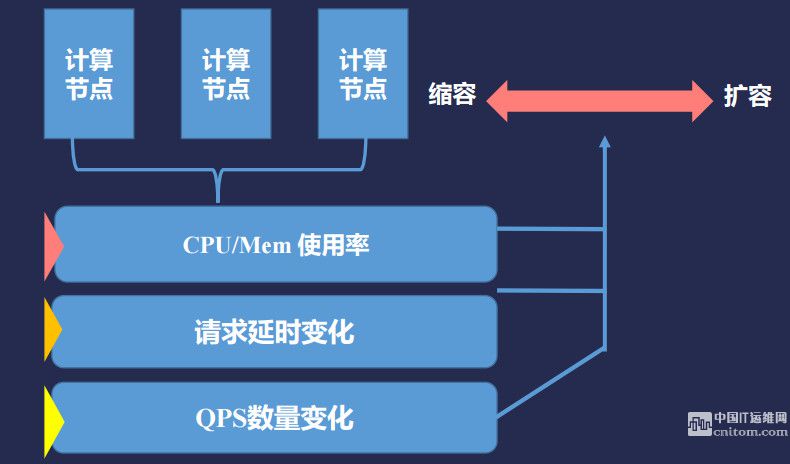

在實現擴容之前，需要通過監控了解各節點當前的在線推理狀態，這里，主要是通過實時收集節點的負載（CPU、內存）、請求的 QPS 和延時信息，來制定動態的擴容和縮容策略。
系統狀態實時監控
此外，UAI-Inference 系統將 HTTP 請求、延時和 HTTP 返回碼實時記錄成日志，然后通過數據統計來在圖形界面展示 HTTP 請求量、延時、成功率等信息。平臺會實時收集所有計算節點的 stdout 數據，并錄入日志系統，用戶可以通過觀察線上運行日志來了解線上運行狀態，并根據監控信息自動選擇擴容和縮容。
高可用

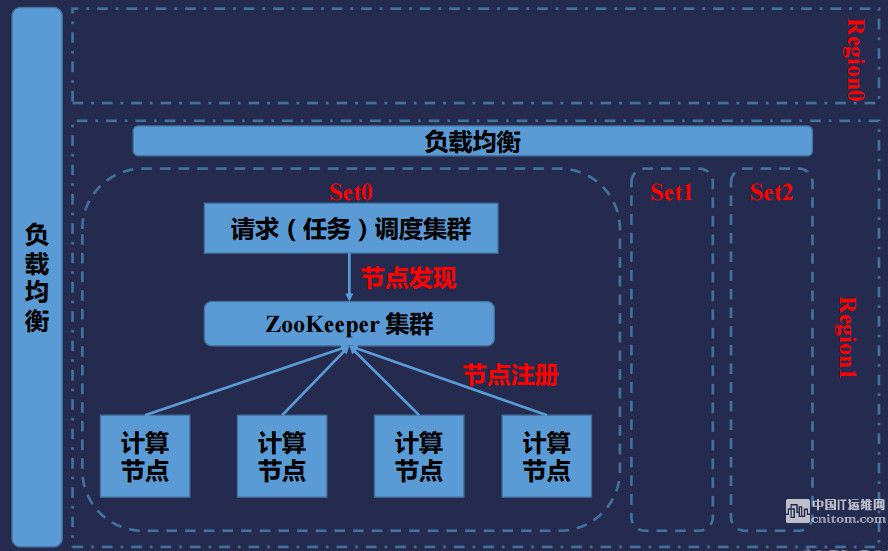

除了基本的擴縮容和負載均衡，我們也通過將計算節點集群化的方式，提供全系統容災保障。如下圖所示，系統會把整個服務切分成多個 set，部署在跨機房的某幾個機架或者區域里面，當某一個機房或者 set 宕機時，其他地區的在線推理處理還在進行。這種方式的好處是當出現單點故障時，其他區域的計算節點能夠保證整個在線推理請求的正常執行，避免因單節點故障導致的系統不可用。
總結
本文通過對 UAI-Inference 的實現原理、架構設計以及彈性擴縮容、負載均衡、高可用等可靠策略的介紹，講解了大規模、高并發在線推理請求時，UCloud 的部分解決策略和方案。希望能夠拋磚引玉，為其他開發者做AI在線推理部署時帶來新的思路。
截止目前，UAI-Inference 提供了 CPU/GPU 數萬節點的在線推理服務。未來，我們會兼顧高性能在線服務和高性價比的在線服務兩個方向，同時提供針對 GPU 硬件和 CPU 硬件的優化技術，進一步提升在線服務的效率。同時也會著力于公有云和私有云的結合，后期將會推出私有云的在線推理服務。
作者 ·宋翔
UCloud 高級研發工程師。負責 UCloud AI 產品的研發和運營工作，曾先后于系統領域頂級會議 Eurosys、Usinex ATC 等發表論文，在系統體系架構方面具有豐富的經驗。
