隨著信息技術的飛速發展,網絡業務迅速興起,然而由于網絡自身固有的脆弱使網絡安全存在很多潛在的威脅，其中之一就是IP地址欺騙。本期華云數據“智匯華云”專欄將為您奉上“Openvswitch 防火墻是如何防止IP地址欺騙的”。
IP 地址欺騙 （IP Spoofing）：
正常情況下，二層數據幀的源IP 地址就是發出數據的機器的 IP 地址，對方計算機接收到以后，向該 IP 地址發出回復數據幀：

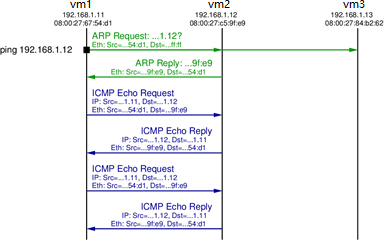

圖一


（圖一例子中，vm1 發往 vm2 的幀的 IP 地址就是 vm1 的地址，因此 vm2 能夠通過  ARP 獲取 vm1 的 MAC，并將回復將發回到vm1）

如果源計算機的數據幀的源 IP 地址不是它自己的IP地址而是一個不存在的地址或者另外一臺機器的地址，目的計算機接受到數據幀后，它就會一直不停的發出 ARP 廣播，最終也無法獲取到MAC地址，或者發送返回幀到另一臺的計算機。這就是所謂的（源） IP 地址欺騙。

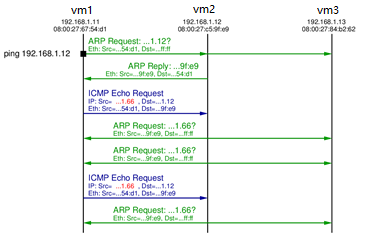

圖二

（圖二例子中，vm1 將它發往 vm2 的數據幀的源IP設置為 vm3 的IP，導致 vm2 的回復發到了vm3）

如果大量的計算機使用另外一臺計算機的 IP 作為源 IP 向很多的計算機發出 ping 命令，那么那一臺計算機將會收到很多的 ping 回復。這將導致它的網絡帶寬被塞滿而不能對外提供網絡服務。

Openvswitch 防火墻是如何防止IP欺騙的呢？

Openvswitch 防火墻基本原理：
Ovs通過br-int橋上的流表規則控制連接在橋上的端口（ovs port）的進出方向的網絡流量。

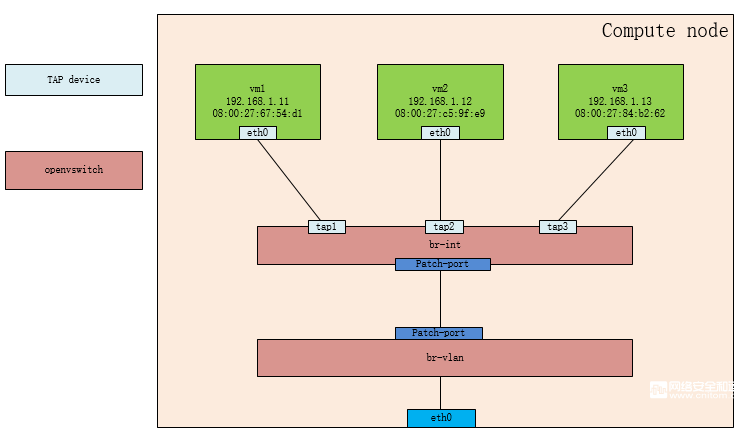

圖三

（圖三 tap口 及 patch-port 均為ovs port）

ovs流表規則：

每條流規則由一系列字段組成，分為基本字段、條件字段和動作字段三部分。

基本字段包括生效時間duration_sec、所屬表項table_id、優先級priority、處理的數據包數n_packets，空閑超時時間idle_timeout等。

條件字段包括輸入端口號in_port（ovs port）、源目的mac地址dl_src/dl_dst、源目的ip地址nw_src/nw_dst、數據包類型dl_type、網絡層協議類型nw_proto等，可以為這些字段的任意組合。
動作字段包括正常轉發normal、定向到某交換機端口output：port、丟棄drop、更改源目的mac地址mod_dl_src/mod_dl_dst等，一條流規則可有多個動作，動作執行按指定的先后順序依次完成。

ovs防火墻具體規則流表如下：

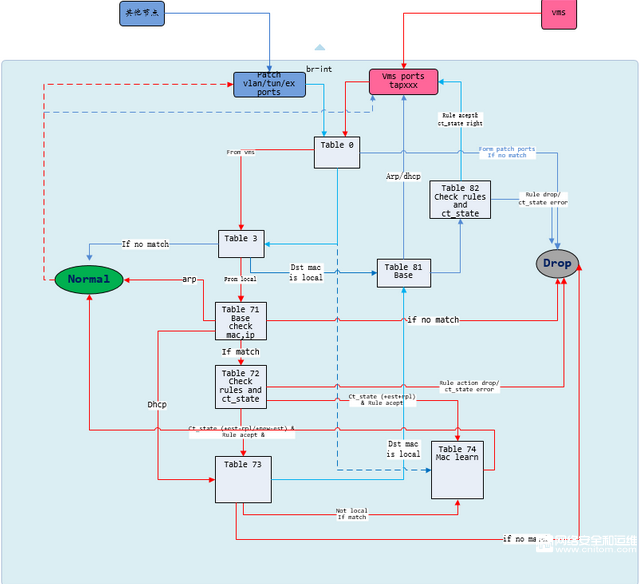

圖四


vm 出方向流量由tap口到達br-int網橋時，首先會經過table 0 表分流至table 3
table 0：



Vm tap 對應 ovs port 為port1，匹配in_port=1流表，跳轉至table 71出方向基礎規則表
table 3：



由table 71 規則表對轉發IP報文做合法性校驗，要求必須匹配條件為 in_port,  dl_src（源mac），nw_src(源IP)
table 71：



如無法匹配上述流表，則會命中默認丟包流表。

當使用ovs防火墻后， 再次發生圖二例子時，vm1 將它發往 vm2 的數據幀的源IP設置為 vm3 的IP，當前數據包ip與mac 無法與vm1 tap port 71號表記錄的真實ip mac匹配，將無法命中table 71號表，數據包被丟包，因?yàn)镮P欺詐被ovs防火墻有效攔截。
