跟蹤和管理數據中心布線是數據中心管理中最容易被忽視的任務之一。但是，如果處理不當，其可能會導致各種問題，例如導致從代價高昂的停機到容量使用效率低下等各種問題。

如面條般布線，這是一種來自各種電子設備的復雜纏結的布線，需要花費大量時間來整理。這可能對IT基礎設施有害，因為不正確地標記和組織布線會妨礙有效識別設施內的問題。

“ 面條般布線 ”有哪些危害?

信號干擾。電源線應安裝在機柜的兩側，與數據線隔離，以降低電磁干擾(EMI)的風險。如果并聯組或環路中的電源線和數據線靠得太近，可能會產生EMI，從而導致傳輸數據錯誤。

訪問機架組件的障礙。機柜內線纜密度大，對網絡組件、服務器和其他封閉組件的接入造成了一定的困難。這可以延長故障排除和維護時間，從而減少數據中心的正常運行時間。

氣流限制。高密度布線會限制網絡機柜內組件的氣流。如果通風口和風扇受阻，可能會導致設備過熱、停機和嚴重的設備損壞。

生產力。整理布線以解決問題所花費的時間是可以分配給其他生產流程的時間。有效的布線管理系統具有清晰標記和組織的電纜，可以及時解決問題，從而不會中斷正常運行時間。

這就是為什么了解數據中心布線的基礎知識、如何跟蹤和管理，以及業界最好的數據中心管理人員如何極大地簡化布線管理是如此重要。

什么是數據中心布線?

數據中心布線是連接數據中心基礎設施和設備的不同部分，以實現網絡連接和配電的過程。

數據中心布線可分為兩大類：

• 結構化布線。結構化布線旨在遵循預定義的標準，根據系統的帶寬要求預先設置連接點和路徑。其經過測試、組織和標記。起初，結構化布線可能既昂貴又耗時，但提高運營效率、降低維護成本和延長使用壽命的好處遠遠超過其他選擇。
• 非結構化布線。非結構化布線或點對點布線缺乏結構化布線的標準化方法。由于沒有預先確定的設計，非結構化布線通常可以廉價快速地安裝，但其很快會導致嚴重的可擴展性和運營成本問題。

什么是數據中心布線管理?

數據中心布線管理是對數據中心內的布線基礎設施進行標記、組織和記錄。數據中心布線管理的目標是提高故障排除時間、正常運行時間和容量利用率。

為什么數據中心布線管理很重要?

跟蹤和管理數據中心布線基礎設施可以通過多種方式節省時間和金錢。

• 保持正常運行時間。準確的數據中心布線文檔可以更容易地快速響應問題并減少停機時間。正確地組織電纜可以消除“電纜面條現象”，從而阻止訪問機架和服務器，實現最佳氣流，并使電纜跟蹤變得容易。
• 提高產能利用率。了解哪些布線和端口可用，可以讓管理員確定空閑容量，預測何時耗盡，并充分利用可用資源。
• 提高生產力。布線管理可實現更快、更明智的決策。當每個人都可以訪問所有物理資產和連接的高度準確和實時的視圖，并且正確組織布線時，故障排除、執行影響分析以及執行移動、添加和更改變得容易。

數據中心使用哪些類型的布線?

現代關鍵任務數據中心環境非常復雜，具有多種布線、連接器和端口類型。

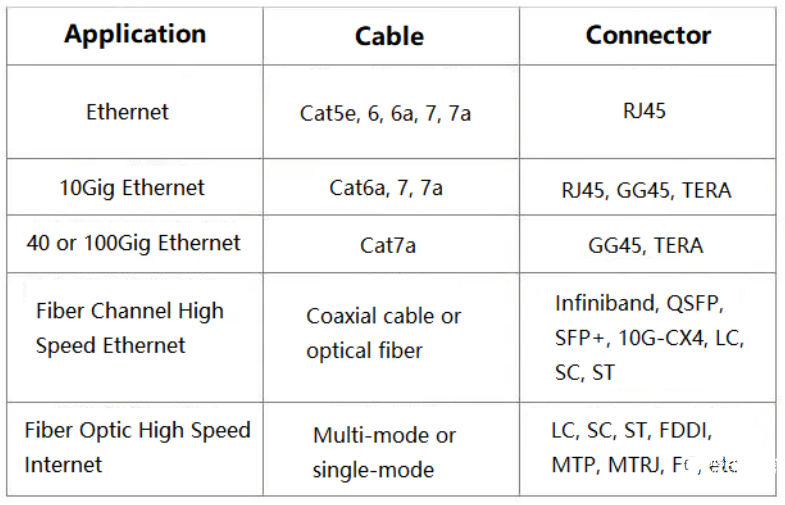

以下是最常見的數據中心布線類型。

數據中心采用銅纜還是光纖布線?

在決定數據中心的正確選擇是銅纜還是光纖時，需要考慮一些關鍵參數。

• 距離。銅纜最適合較短的距離。其通常足以在同一機架內提供連接。光纖可以以更高的速度覆蓋更遠的距離，以適應不同機架中設備之間的連接。
• 可靠性和靈活性。銅纜高度可靠，平均無故障時間為5000萬小時，可實現最長的正常運行時間。與銅纜相比，光纖更輕、更細且彎曲半徑更小，為數據中心配置提供了更大的靈活性。
• 成本。銅纜的成本大約是光纜的20-50%。考慮到現代數據中心的規模，節省的成本可能高達數百萬美元。銅纜還需要少量的冷卻資源，因為其使用更少的電力并且具有散熱設計。據估計，通過使用銅線代替光纖，數據中心可以節省100千瓦的冷卻能源。

一般來說，最好的方法是混合使用銅纜和光纖布線。考慮不同數據中心的獨特情況，并考慮在性能、靈活性和距離是主要因素的地方使用光纖，并在其他地方使用銅纜以降低布線成本。

數據中心布線標準是什么?

行業標準確保安全性，并為維護高性能布線基礎設施提供指導方針。

數據中心最常見的布線標準如下：

• ANSI/TIA-942涵蓋了電信基礎設施和數據中心的物理方面，例如站點位置、架構、電氣系統、機械系統、安全和保障。
• ISO/IEC 24764規定了支持數據中心內使用的各種通信服務的布線。
• ANSI/BICSI 002-2014提供了數據中心設計和運營指南。該指南涵蓋規劃、建設、安全、管理、維護和效率。
• ANSI/TIA 606-B是一種有助于識別和跟蹤布線的標簽標準。

如何管理數據中心布線

管理布線基礎設施并不需要很多努力。通過遵循一些基本原則，將可擁有記錄完備且組織有序的布線，從而增強數據中心管理的各個方面。

• 正確標記布線。也許最基本和最簡單的方法是整理和標記布線。標簽簡化了故障排除并加快了布線追蹤，從而更容易避免停機并提高生產力。標簽實踐應包括清楚地標記每根布線，使用允許導入列表和顏色編碼標簽的商業級標簽制造商，并遵循ANSI/TIA 606-B等標簽標準。
• 確保布線不影響氣流。清除架空地板下或機柜內所有未使用或丟棄的布線。這些不必要的布線會阻礙氣流，并導致溫度升高，從而導致停機或因冷卻效率低下而浪費能源。
• 保持布線冷卻。每個人都知道需要冷卻數據中心設備，但很容易忘記布線也會變熱。如果布線很多，額外的溫度會導致停電。部署并監控溫度傳感器，以確保所有設備和布線均處于正常冷卻狀態。
• 使用布線管理器。布線管道、布線環和布線扎帶非常適合捆扎布線，并使其路徑易于遵循。請記住先將布線水平布放在機架上，綁扎好，到達垂直空間后，將綁扎扭轉，垂直布放。
• 確定布線位置。如果數據中心較小，且設備不經常更換，建議將布線橋架直接安裝在機架頂部。這樣既快速又容易。然而，大型數據中心將受益于懸掛在天花板上的布線路徑。有了它，可以移動機架或安裝新機架，而無需重新調整布線路徑。
• 使用配線架。配線架有助于組織大量布線，并為網絡基礎設施提供更大的靈活性。其可以安裝在機架中，并包括一側的空白端口和另一側的終端點。布線可以很容易地端接、標記和修補到網絡硬件中。
• 保存準確的文件。實時跟蹤數據和電源電路，以準確規劃容量、執行故障轉移分析，并快速響應中斷。網絡文檔越好，正常運行時間就越長，部署新設備所需的時間就越少。無需物理追蹤布線，可以快速參考文檔以了解什么連接到什么。
• 部署DCIM軟件。使用DCIM軟件，數據中心布線管理變得簡單，例如可視化設計布線基礎設施、準確記錄布線安裝、在購買前測量布線長度等等。

為什么需要數據中心布線管理軟件?

現代數據中心站點需要管理大量IT資產，每個資產都有大量關聯的電源線和數據線。例如，一個平均有100個機架的數據中心將擁有超過70,000個單獨的布線和端口組件。必須準確跟蹤和管理這些組件，以高效地執行移動、添加和更改，了解端口容量并解決問題以減少停機時間。

過去，數據中心管理人員依賴Excel和Visio等工具來管理連接。甚至還有一個免費的網絡文檔模板。然而，這些工具無法勝任當今復雜的分布式數據中心環境。它們非常耗時、漏洞百出且難以管理。

數據中心基礎設施管理(DCIM)軟件使布線管理變得簡單。第二代DCIM工具有一個大型供應商模型庫，可為部署的每個設備提供正確數量的端口和規格。該系統具有內置驗證，以確保所有計劃的端口連接都可以在現實世界中實施，因為它們是兼容和可用的。現代數據中心布線管理軟件通過零配置分析和3D可視化提供富有洞察力的報告，使了解端口容量和端到端電纜路徑變得容易。

使用DCIM軟件，可以通過自動化耗時的手動流程來減少運營費用。其還可以消除派技術人員到現場手動查詢可用資源或跟蹤和排除電路故障的需要。還可以通過改進能力規劃和利用現有資源來推遲資本支出。

總結

綜上所述，數據中心布線不容忽視。繁雜的機柜和糟糕的文檔會對解決問題和部署新設備的能力產生負面影響，而遵循數據中心連接管理的最佳實踐將提高正常運行時間、效率和生產力。
